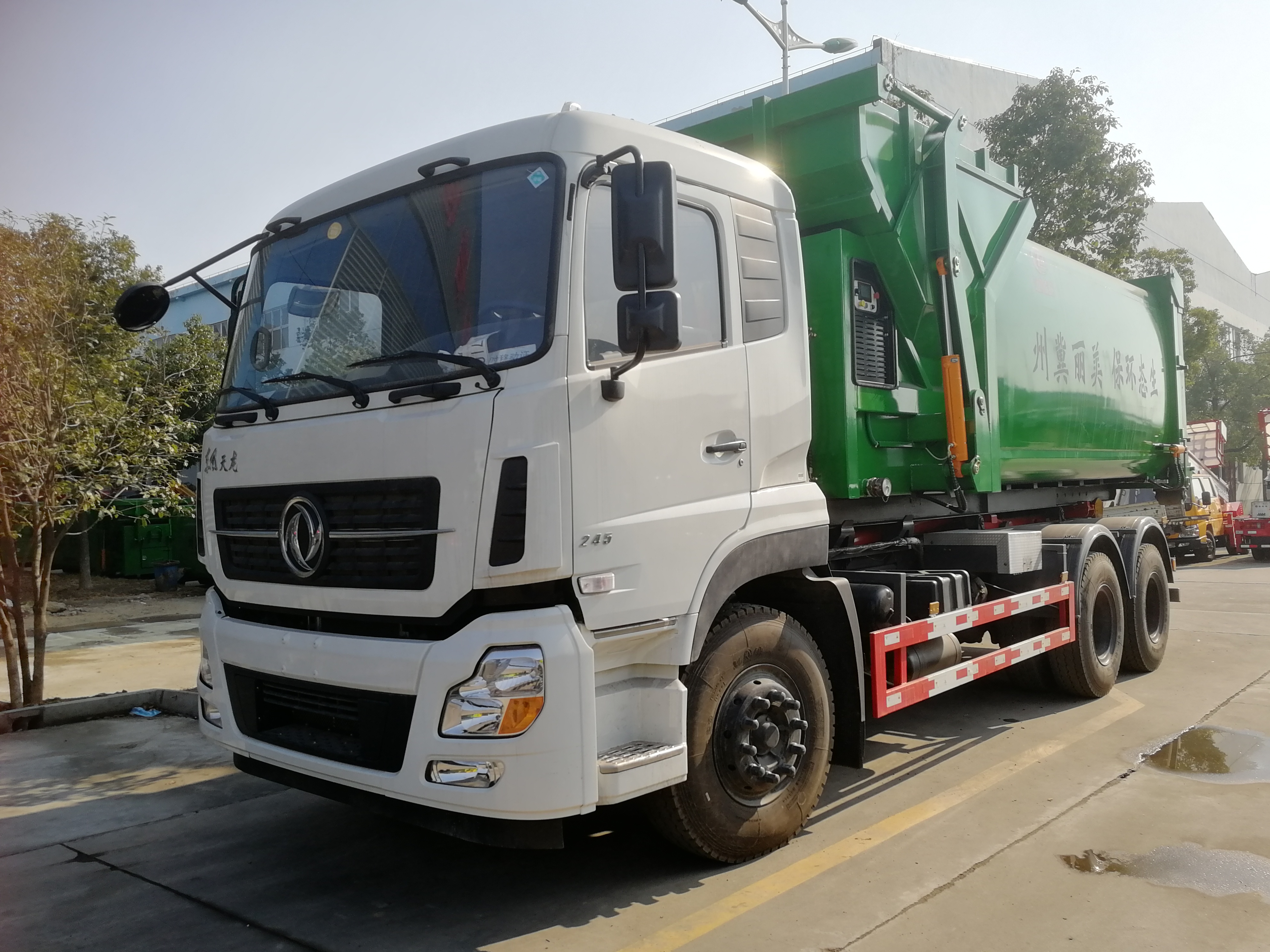

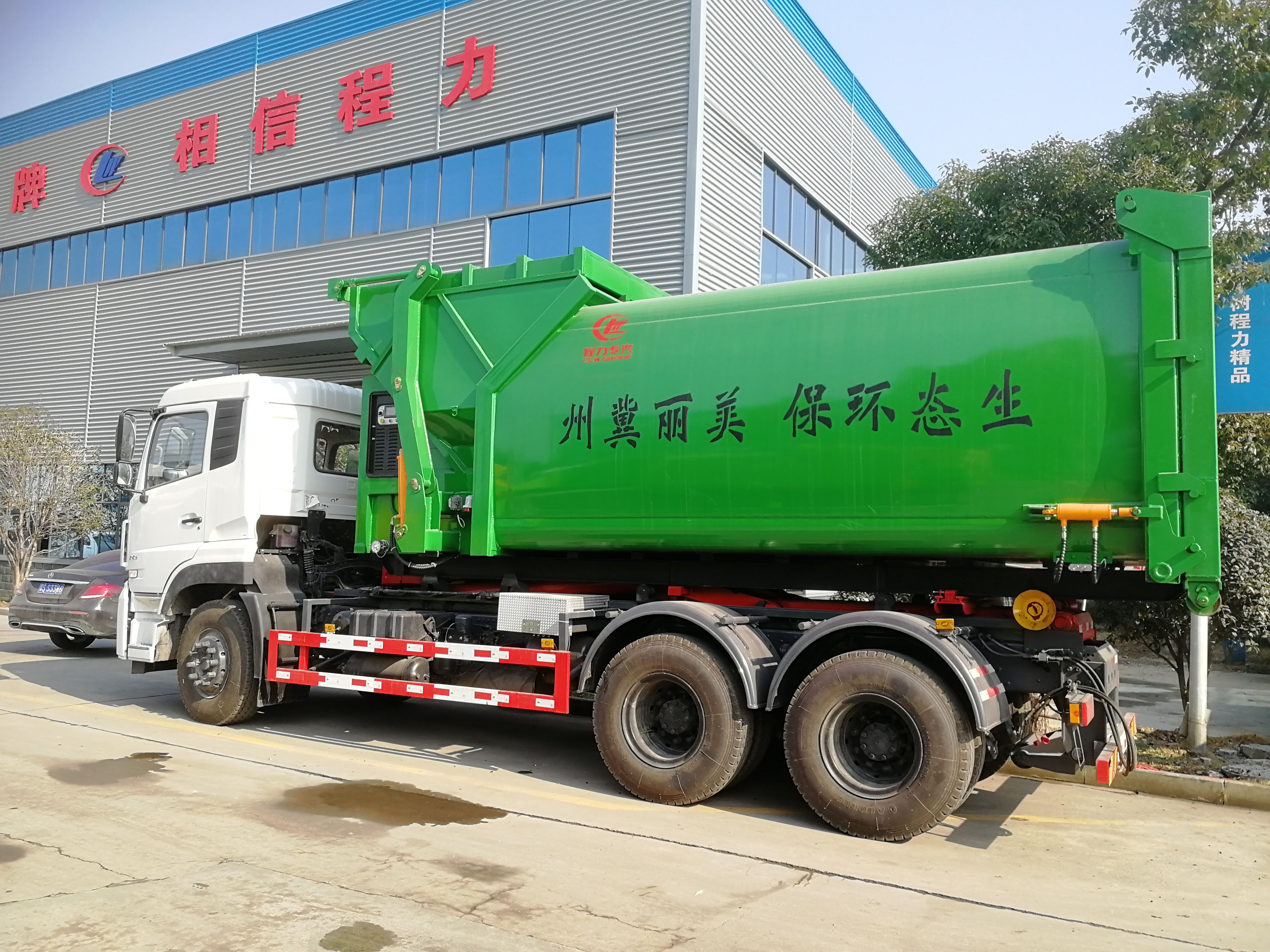

湖北程力東風天龍后雙橋移動垃圾站（車廂可卸式垃圾車勾臂垃圾車）介紹

作者：程力汽車來源：未知日期：2019/1/7 13:53:50 人氣：標簽：

導讀：湖北程力熱銷東風天龍后雙橋勾臂垃圾車車廂可卸式垃圾車移動垃圾站產品推薦介紹：車廂可卸式垃圾車，合理的結構設計，及優良、靈活的簡便的性能操作。主要配套件…

湖北程力熱銷東風天龍后雙橋勾臂垃圾車車廂可卸式垃圾車移動垃圾站產品推薦介紹：車廂可卸式垃圾車，合理的結構設計，及優良、靈活的簡便的性能操作。主要配套件全部采用國內外通用標準件，維修方便。適用于各種固態垃圾的收集。

一、湖北程力東風天龍后雙橋移動垃圾站（車廂可卸式垃圾車勾臂垃圾車）主要技術參數：

1、整車技術參數（略）

2、上裝技術參數

序號名稱技術參數

1 上裝全套上海沃勒

2 最大鉤起能力（T） 20

3 鉤心高度 1570

4 箱體軌道外寬 1060

5 箱體軌道凈空高度 ≥150

6 自卸角度（°） 50

7 鉤箱時間（S） 55

8 箱體鎖緊方式外部鎖緊

9 箱體拉桿直徑 50

10 拉桿偏距 270

11 液壓油泵排量（ml/r）（進口）80

12 液壓系統最大壓力（Mpa） 30

13 液壓系統多路換向閥意大利進口

14 駕駛室氣控閥意大利進口

二、湖北程力東風天龍后雙橋移動垃圾站（車廂可卸式垃圾車勾臂垃圾車）整車性能能描述：

1、該車的特點是一車能配多個垃圾廂，能實現一車與多個垃圾箱聯合循環作業運輸，充分提高了車輛的運輸能力。在裝卸運輸過程中可有效地避免二次污染。整車具有結構簡單、操作方便、裝卸效率高、機械自動化程度高、節省人力的優點。拉臂系統可以將箱體自如落到地面進行垃圾裝載，然后將箱體從地面上平穩提升到車輛上，通過拉臂上裝系統鎖緊箱體來完成運輸、舉升箱體、卸料全過程。

2、湖北程力東風天龍后雙橋移動垃圾站（車廂可卸式垃圾車勾臂垃圾車）工作原理:該系統完全通過電-液系統來控制。所需的動力由車輛發動機、變速箱、取力器來完成液壓轉換。通過換向閥，可以實現舉箱、提箱、落箱以及箱體鎖緊等功能。

3、湖北程力東風天龍后雙橋移動垃圾站（車廂可卸式垃圾車勾臂垃圾車）上裝結構：主要由拉臂鉤總成、可移動箱體總成、液壓系統、液壓鎖緊總成、電液操作系統組成。拉臂總成,采用國標優質碳鋼制詐;主要有吊鉤和主臂組成;

液壓系統主要由操縱閥、油缸、油管、油箱等組成;主要配件采用進口知名品牌;

操作系統組成。操作系統有兩套系統,其中駕駛室外一套手動操作,駕駛室內一套氣控操作系統。

4、匹配拉臂上裝：湖北程力公司生產的拉臂裝置，保證了該車在鉤起和卸下載物箱體時，能夠使荷載均勻的分布在后橋和輔助支撐上，從而最大限度的減少車架受力。拉臂架設計安全可靠，體輕力強，傾斜度高，裝卸快捷，所有板材采用特殊鋼材，屈服強度490N/mm2，抗拉極限590N/mm2。拉臂架體由焊接機器人使用二氧化碳焊接機連續焊接而成，保證了焊接性能的可靠性，為了避免承重部位主要連接處的焊接，拉臂鉤重要部位采用鑄鋼或鍛鋼。

5、液壓控制系統：本車主要液壓控制元件，均采用國際知名品牌意大利VPS公司生產的多路換向閥，保證了投入作業的液壓部件可靠換向，確保作業油缸停留在任意位置；意大利HC公司出品的平衡閥，能夠確保兩主臂油缸同步運動,壓力恒定，油缸動作平穩；美國PARKER公司出品的高壓管路接頭，承壓高，密封性能好，為高壓管路連接系統的首選產品。

6、電路控制系統：本車電器控制系統采用進口電器元件組裝而成，具有控制、報警兩大功能。其獨有的互鎖功能，使拉臂進行傾倒垃圾時，拉臂行程開關處于長閉狀態，將切斷控制鎖箱電磁閥的電路，無法進行開箱操作，避免了誤操做造成的危險。

7、后滾輪支撐：由液壓系統控制驅動的后支撐裝置，在鉤起和卸下載物箱體時，放下支撐油缸，起到輔助支撐的作用。使整車的重心范圍加大，從而保證了整車的穩定性與可靠性。
